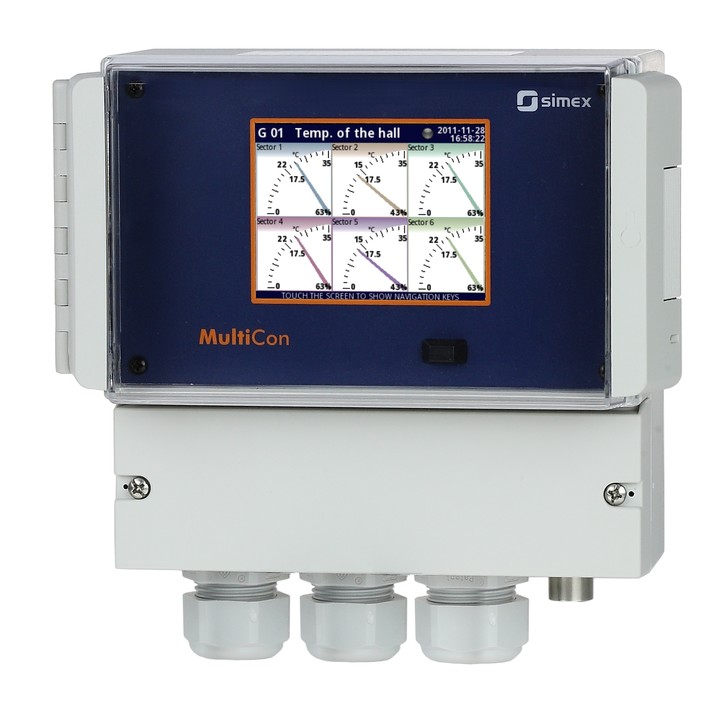

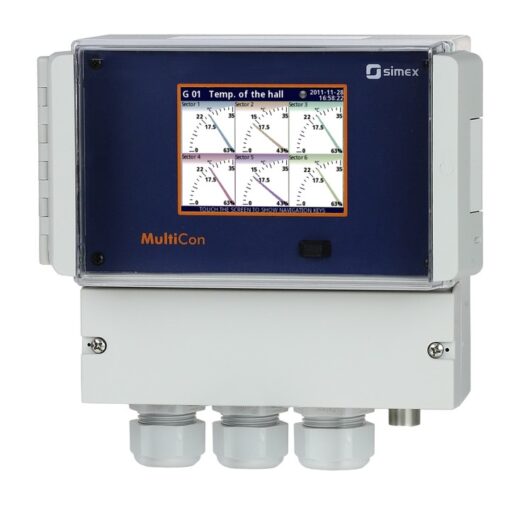

کنترلر چندکاناله MultiCon CMC-N16
با گسترش کاربردهای عملکردی خط تولید MultiCon، مدل دیواری CMC-N16 طراحی شده است. بدنه جدید این دستگاه با استاندارد IP 65 امکان استفاده از آن را در محیط‌های سخت فراهم می‌کند، جایی که نصب ایمن کنترلر یا ثبت‌کننده داده در بدنه‌های معمولی پانلی امکان‌پذیر نیست. اگرچه تعداد ورودی‌های این مدل در مقایسه با مدل پانلی کاهش یافته، اما تمام قابلیت‌های قبلی حفظ شده است. این ویژگی، MultiCon CMC-N16 را به یکی از اولین دستگاه‌های صنعتی تبدیل کرده که عملکردهای کنترلی پیشرفته (مانند PID، ON/OFF، زمان‌بندی و پروفایل‌ها) و ثبت نقاط تنظیم، تحریک‌ها و وضعیت فعلی اشیاء کنترل‌شده را یکپارچه می‌کند.
این دستگاه با بهره‌گیری از سیستم‌عامل لینوکس، پایداری بالایی دارد و صفحه‌نمایش لمسی آن، تنظیمات را آسان و کاربرپسند کرده و نمایش داده‌ها را خوانا و جذاب می‌سازد. با وجود بدنه کوچک، MultiCon CMC-N16 می‌تواند تا 4 ورودی را پشتیبانی کند و طراحی آن به کاربر امکان می‌دهد تا با انتخاب از میان 13 بلوک ورودی/خروجی موجود، تقریباً به‌صورت آزاد تنظیمات دلخواه خود را اعمال کند.
| تعداد ورودی |
2
4
|
| نوع ورودی |
4 universal inputs max.
2 universal pulse counter / ratemeter
5 digital inputs 24V DC
|
| رنج ورودی |
0/4…20 mA
0/1…5V, 0/2…10V
0…30V
-10…25 mV, -10…100 mV, 0…600 mV, ±25 mV, ±100 mV
Pt100, Pt500, Pt1000 (PN-EN): -100…600°C, Pt’50, Pt’100, Pt’500 (GOST): -200…600°C, Ni100, Ni500, Ni1000 (PN-EN): -60…180°C, Cu50, Cu100: -50…200°C, Cu’50, Cu’100 (GOST): -200…200°C
TC K: -200…+1370°C, S: -50…+1768°C, J: -210…+1200°C, T: -200…+400°C, N: -200…+1300°C, R: -50…+1768°C, B: +250…+1820°C, E: -200…+1000°C
0…300Ω, 0…3kΩ
|
| نوع خروجی |
depends on configuration:
4 analogue 4…20 mA max.
4 relay 1A/250V max.
4 mixed max. (2 REL / 2 x 4…20 mA, 2 REL / 2 SSR, 2 x 4…20 mA / 2 SSR)
4 SSR passive (OC with PWM) max.
|
| منبع تغذیه |
16…35V AC, 19…50V DC
85..260V AC/DC
|
| نمایشگر |
3.5 inch graphic TFT, 16-bit colour, 320 x 240 pixels, with touch screen
|
| ظرفیت حافظه |
internal 4 GB
|
| دوره ذخیره اطلاعات |
from 0,1 s to 24 h with resolution 0,1 s
|
| پروتکل ارتباط |
RS-485 / Modbus RTU
ETE (1 x Ethernet wired via gland to RJ45 built-in connector)
ETEC (1 x Ethernet wired to M12 connector)
ETR (1 x Ethernet wired via gland to RJ45 built-in connector + 2nd RS-485 port)
ETRC (1 x Ethernet wired to M12 connector + 2nd RS-485 port)
|
| پروتکل انتقال داده |
Modbus RTU / Master
Modbus RTU / Slave
Modbus TCP Server
HTTP
Web Server
NTP
|
| دمای فرآیند |
0…+50°C
-20…+50°C
|
| درجه حفاظت |
IP 65
|
| جنس بدنه |
ABS
polycarbonate
|
| نوع نصب |
wall
|
| ابعاد |
166 x 161 x 103 mm
|
