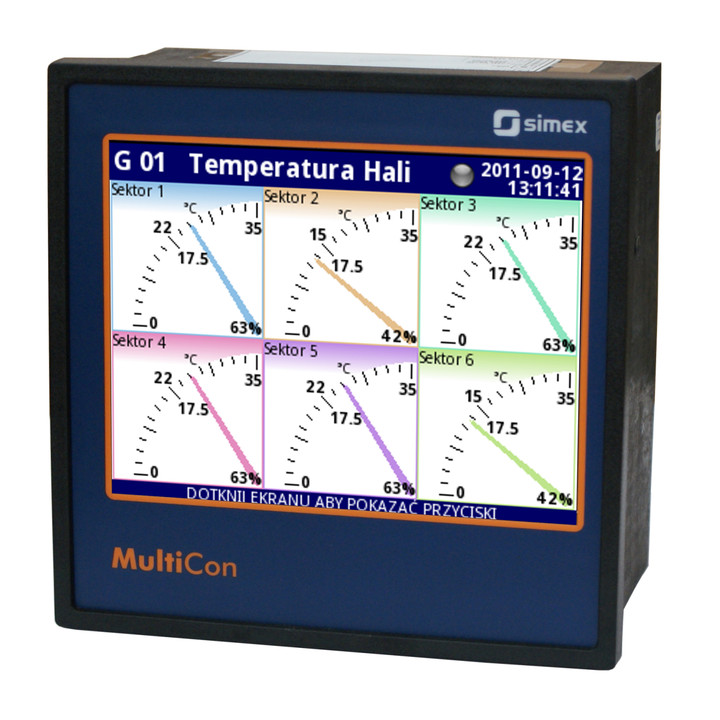

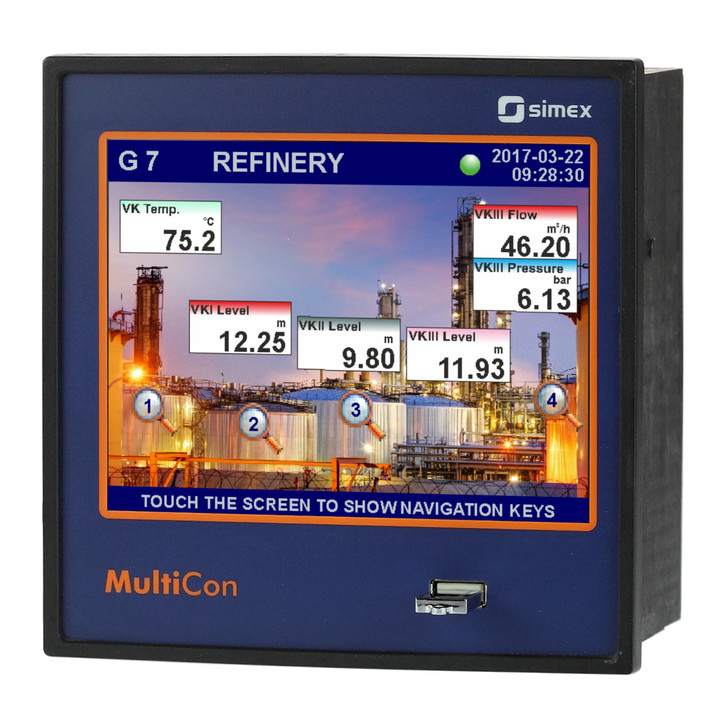

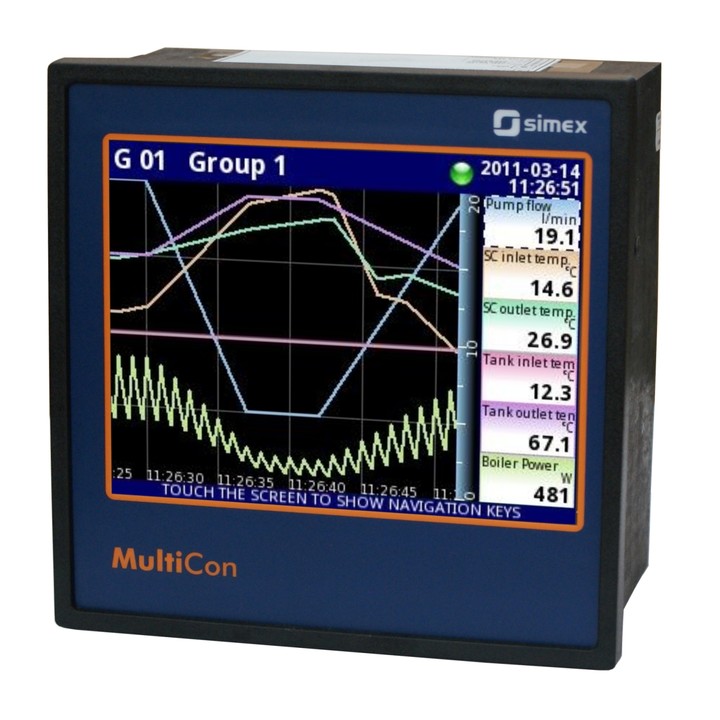

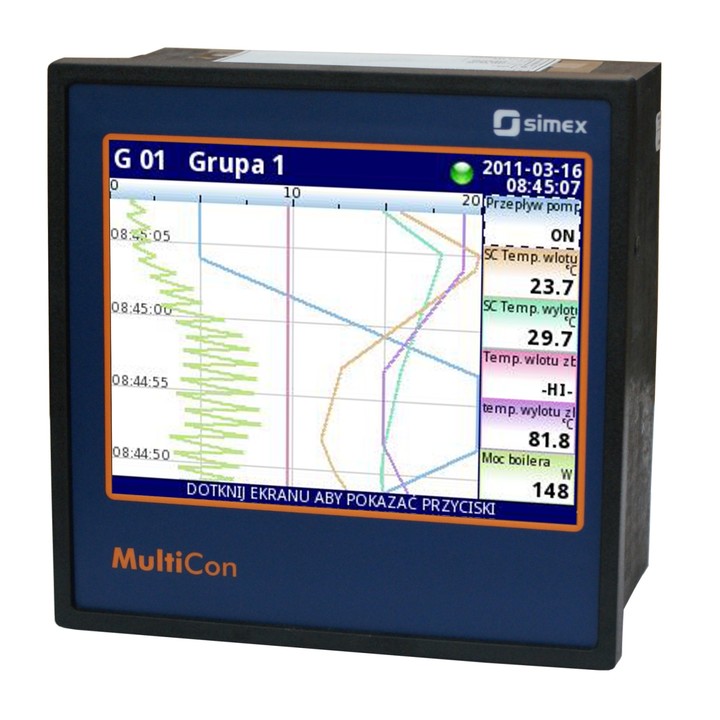

کنترلر چندکاناله MultiCon CMC-141 یک دستگاه صنعتی پیشرفته و جمع‌وجور است که قابلیت ثبت داده‌ها را در صورت درخواست و فعال‌سازی این قابلیت فراهم می‌کند. این مدل تمام ویژگی‌های مدل CMC-99 را داراست، اما با نمایشگر بزرگ‌تر، تعداد ورودی‌ها و خروجی‌های بیشتر و کانال‌های منطقی گسترده‌تر عرضه می‌شود. با وجود این قابلیت‌ها، عمق بدنه دستگاه همچنان تنها 100 میلی‌متر است. این ویژگی، MultiCon CMC-141 را به یکی از اولین دستگاه‌های صنعتی تبدیل کرده که عملکردهای کنترلی پیشرفته (مانند PID، ON/OFF، زمان‌بندی و پروفایل‌ها) و ثبت نقاط تنظیم، تحریک‌ها و وضعیت فعلی اشیاء کنترل‌شده را یکپارچه می‌کند.
این دستگاه با بهره‌گیری از سیستم‌عامل لینوکس، پایداری بالایی دارد و صفحه‌نمایش لمسی آن، تنظیمات را آسان و کاربرپسند کرده و نمایش داده‌ها را خوانا و جذاب می‌سازد. با وجود بدنه کوچک، MultiCon CMC-141 می‌تواند تا 72 ورودی را پشتیبانی کند و امکان انتخاب حداکثر 3 ماژول از میان 30 ماژول ورودی/خروجی موجود را به کاربر می‌دهد تا تنظیمات دلخواه خود را اعمال کند.
این دستگاه قادر است تمام کانال‌های منطقی داخلی را به‌صورت هم‌زمان ثبت کند و می‌تواند داده‌ها را با حداکثر سرعت 10 هرتز (10 نمونه در ثانیه، با برخی محدودیت‌ها در تعداد کانال‌های ثبت‌شده) ضبط کند. حافظه داخلی 1.5 گیگابایتی دستگاه برای ثبت مداوم تمام کانال‌ها با سرعت یک نمونه در ثانیه (برای هر کانال) کافی است و می‌تواند بیش از دو ماه (معادل 125 میلیون نمونه) داده‌ها را ذخیره کند. اپراتور می‌تواند داده‌های ذخیره‌شده را از طریق فلش USB یا شبکه اترنت دانلود کند.
| تعداد ورودی ها |
72
|
| نوع ورودی |
depends on configuration:
15 universal inputs max.
72 analogue inputs max.
72 digital inputs max.
36 TC inputs max.
18 RTD inputs max.
12 counter / flowmeter / ratemeter inputs max.
1 digital input 24V DC
mixed: analogue-NTC temperature
mixed: analogue-digital
|
| رنج ورودی |
0/4…20 mA
0/1…5V, 0/2…10V
0…30V
-10…25 mV, -10…100 mV, 0…600 mV, ±25 mV, ±100 mV
Pt100, Pt500, Pt1000 (PN-EN): -100…600°C, Pt’50, Pt’100, Pt’500 (GOST): -200…600°C, Ni100, Ni500, Ni1000 (PN-EN): -60…180°C, Cu50, Cu100: -50…200°C, Cu’50, Cu’100 (GOST): -200…200°C
TC K: -200…+1370°C, S: -50…+1768°C, J: -210…+1200°C, T: -200…+400°C, N: -200…+1300°C, R: -50…+1768°C, B: +250…+1820°C, E: -200…+1000°C
0…300Ω, 0…3kΩ
0-20 (1/sec.), 0-20 (1/min.), 0-20 (1/h)
4-20 (1/sec.), 4-20 (1/min.), 4-20 (1/h)
|
| نوع خروجی |
depends on configuration:
24 analogue 4…20 mA max.
36 relay 1A/250V max.
18 relay 5A/250V max.
72 SSR max.
24V DC
|
| منبع تغذیه |
16…35V AC, 19…50V DC
85..260V AC/DC
|
| نمایشگر |
5.7 inch graphic TFT, 16-bit colour, 320 x 240 pixels, with touch screen
|
| ظرفیت حافظه |
internal 4 GB
|
| دوره ذخیره اطلاعات |
from 0,1 s to 24 h with resolution 0,1 s
|
| پروتکل ارتباط |
RS-485 / Modbus RTU
USB Host port
ETU (1 or 2 x USB Host, 1 x Ethernet 10 Mb/s)
ACM (3 x RS-485/RS-232, 1 or 2 x USB Host, 1 x Ethernet 10 Mb/s)
|
| پروتوکل انتقال داده |
NTP
Web Server
HTTP
Modbus RTU / Master
Modbus RTU / Slave
Modbus TCP Server
|
| دمای فرایند |
0…+50°C
-20…+50°C
|
| درجه حفاظت |
IP 40 (front USB Host)
IP 54 (front USB Host + transparent door with key STD-99/141)
IP 65 (front)
optional integrated frame for panel cut-out sealing
|
| جنس بدنه |
NORYL-GFN2S E1
|
| نوع نصب |
panel
|
| ابعاد |
144 x 144 x 100 mm
|
