توضیحات

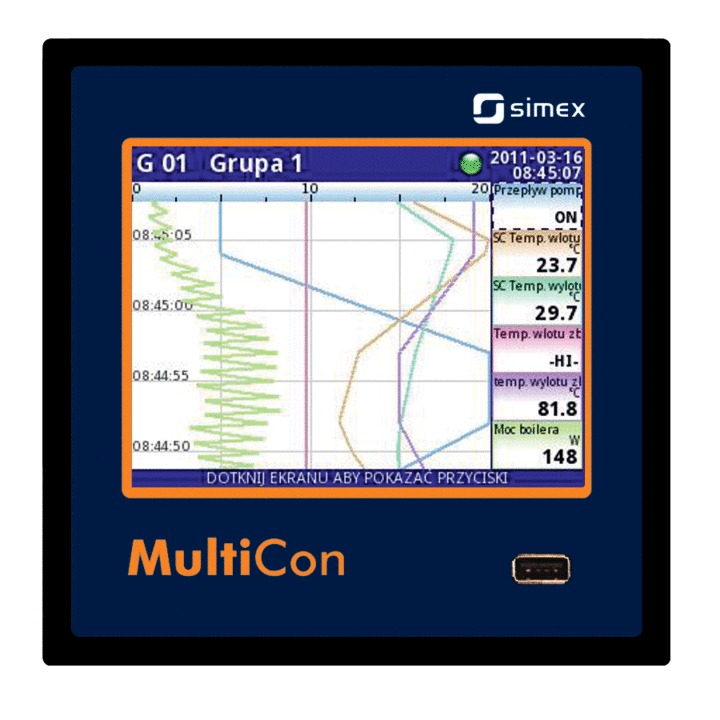

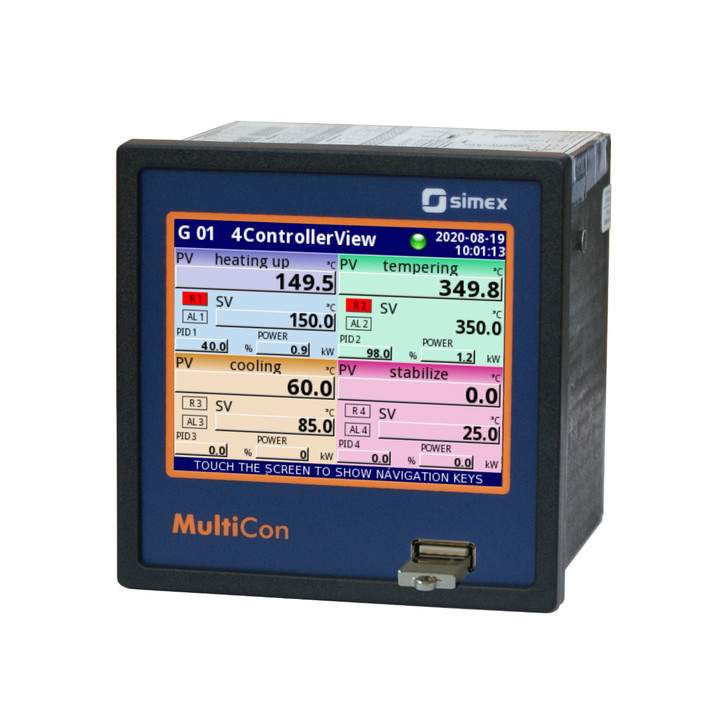

MultiCon CMC-99 یک کنترل کننده چندکاناله جمع‌وجور، قدرتمند و چندمنظوره است که در صورت درخواست و فعال‌سازی قابلیت ثبت داده‌ها را دارد. به همین دلیل، این دستگاه یکی از اولین تجهیزات صنعتی است که عملکردهای پیشرفته کنترلی (مانند PID، ON/OFF، زمان‌بندی و پروفایل‌ها) و ثبت نقاط تنظیم، ورودی‌ها و وضعیت فعلی اشیای تحت کنترل را یکپارچه کرده است. این دستگاه با بهره‌گیری از سیستم‌عامل لینوکس، پایداری بالایی دارد و صفحه‌نمایش لمسی آن، تنظیمات را آسان و راحت کرده و نمایش داده‌ها را خوانا و جذاب می‌کند. با وجود ابعاد کوچک بدنه MultiCon CMC-99، این دستگاه می‌تواند تا 48 ورودی را پشتیبانی کند و طراحی آن به کاربر امکان می‌دهد با انتخاب حداکثر 3 ماژول از میان 27 ماژول ورودی/خروجی موجود، تنظیمات دلخواهی را انجام دهد.
ویژگی ها
| تعداد ورودی |
48
|
| نوع ورودی |
depends on configuration:
9 universal inputs max.
48 analogue inputs max.
48 digital inputs max.
24 TC inputs max.
12 RTD inputs max.
12 counter / flowmeter / ratemeter inputs max.
1 digital input 24V DC
mixed: analogue-NTC temperature
mixed: analogue-digital
|
| رنج ورودی |
0/4…20 mA
0/1…5V, 0/2…10V
0…30V
-10…25 mV, -10…100 mV, 0…600 mV, ±25 mV, ±100 mV
0…300Ω, 0…3kΩ
Pt100, Pt500, Pt1000 (PN-EN): -100…600°C, Pt’50, Pt’100, Pt’500 (GOST): -200…600°C, Ni100, Ni500, Ni1000 (PN-EN): -60…180°C, Cu50, Cu100: -50…200°C, Cu’50, Cu’100 (GOST): -200…200°C
TC K: -200…+1370°C, S: -50…+1768°C, J: -210…+1200°C, T: -200…+400°C, N: -200…+1300°C, R: -50…+1768°C, B: +250…+1820°C, E: -200…+1000°C
0-20 (1/sec.), 0-20 (1/min.), 0-20 (1/h)
4-20 (1/sec.), 4-20 (1/min.), 4-20 (1/h)
|
| نوع خروجی |
depends on configuration:
8 analogue 4…20 mA max.
16 relay 1A/250V max.
4 relay 5A/250V max.
48 SSR max.
24V DC
|
| منبع تغذیه |
16…35V AC, 19…50V DC
85..260V AC/DC
|
| نمایشگر |
3.5inch graphic TFT, 16-bit colour, 320 x 240 pixels, with touch screen
|
| ظرفیت حافظه |
internal 4 GB
|
| دوره ذخیره سازی اطلاعات |
from 0,1 s to 24 h with resolution 0,1 s
|
| رابط ارتباطات |
RS-485 / Modbus RTU
USB Host port
ETU (1 or 2 x USB Host, 1 x Ethernet 10 Mb/s)
ACM (3 x RS-485/RS-232, 1 or 2 x USB Host, 1 x Ethernet 10 Mb/s)
|
| پروتکل انتقال |
NTP
Web Server
HTTP
Modbus RTU / Master
Modbus RTU / Slave
Modbus TCP Server
|
| دمای فرایند |
0…50 C
-20…+50 C
|
| درجه حفاظت |
IP 40 (front USB Host)
IP 54 (front USB Host + transparent door with key STD-99/141)
IP 65 (front)
optional integrated frame for panel cut-out sealing
|
| جنس بدنه |
NORYL-GFN2S E1
|
| نوع نصب |
panel
|
| ابعاد بدنه | 96mm*96mm*100mm |
